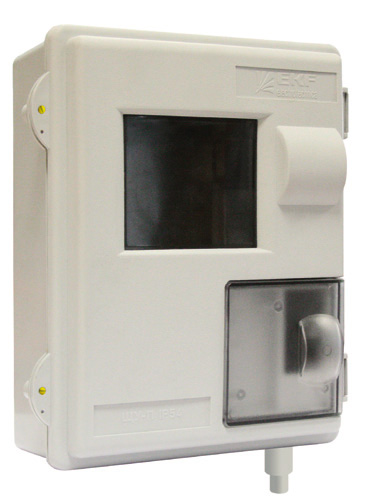

Щит учетный пластиковый ЩУ-П IP 54

Описание | Номенклатура | Технические характеристики | Габаритные размеры | Комплектация

Щиты учетные пластиковые серии ЩУ-П предназначены для установки однофазного счетчика и модульных аппаратов защиты (выключателей автоматических, выключателей нагрузки, дифференциальных автоматических выключателей) в однофазных цепях переменного тока напряжением 230 В частотой 50 Гц. Обладая высокой степенью защиты IP54, щиты серии ЩУ-П могут без ограничений применятся практически во всех типах жилых, административных и промышленных зданий, в том числе в помещениях с повышенным уровнем пыли и влаги. Широкий температурный диапазон (от -25 до +40 oC) обеспечивает возможность установки корпуса вне помещений: как на плоских поверхностях, так и на столбах, опорах и иных концентрических приспособлениях диаметром не более 320 мм. Возможность опломбировки счетчика позволяет использовать щит на границах в частном секторе и дачном строительстве.

Окошки из прозрачного пластика обеспечивает легкое и удобное считывание показателей электросчетчика, а также дают возможность контролировать текущее состояние аппарата защиты. Управление аппаратом защиты происходит без открытия корпуса, за счет использование внешнего механизма взвода аппарата.

Вид установки — навесной.

Преимущества

• Легкий, удобный, герметичный корпус.
• Возможность монтажа на стену или на столб.
• Механизм взвода аппарата защиты.
• Возможность установки вместо счетчика электроэнергии до 6 модулей аппаратов защиты (DIN-рейка поставляется в комплекте).
• Возможность удобной опломбировки корпуса за счет специальных винтов (поставляются в комплекте).
• Система взвода автомата без открытия бокса.

Технические характеристики

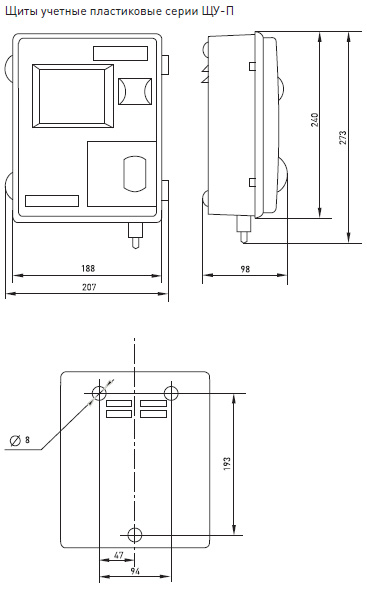

Габаритные размеры

рисунок

Типовая комплектация

1. Маркировочная лента.
2. Оцинкованная DIN-рейка.
3. Дюбель-гвозди.

Номенклатура
