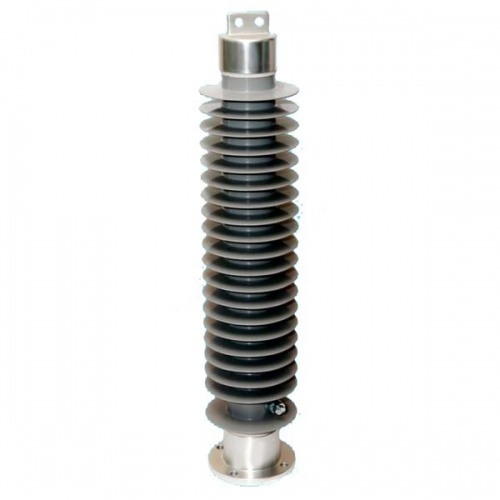

Ограничитель перенапряжения ОПНп - 35/40,5/10/2 УХЛ1

Назначение

Ограничители перенапряжений ОПНп - 35/40,5/10/2 УХЛ1 предназначены для защиты от перенапряжений электрооборудования распределительных электрических сетей переменного тока частотой 50 Гц с изолированной или компенсированной нейтралью классов напряжения до 35 кВ включительно в соответствии с их вольтамперными характеристиками и пропускной способностью.

Ограничители перенапряжений ОПНп - 35/40,5/10/2 УХЛ1 применяются в распределительных устройствах на высоте не более 1000 м в зонах с умеренным и холодным климатом и промышленной атмосферой (климатическое исполнение УХЛ1, тип атмосферы II по ГОСТ 15150) при среднем загрязнении внешней изоляции (степень загрязнения III по ГОСТ 9920).
Ограничители ОПНп - 35/40,5/10/2 УХЛ1 в части воздействия климатических факторов удовлетворяют требованиям ГОСТ 15150 ГОСТ 15543.1. В соответствии с выбранной категорией размещения допускается установка ограничителей на открытом воздухе или в закрытых (в т.ч. неотапливаемых помещениях).

Особенности ограничителя ОПНп - 35/40,5/10/2 УХЛ1

Рабочее положение ограничителей перенапряжения ОПНп - 35/40,5/10/2 УХЛ1 вертикальное. Допускается отклонение от вертикали опорного исполнения не более 15°.

Ограничители перенапряжений ОПНп - 35/40,5/10/2 УХЛ1 предназначены для работы в сетях:

• общего назначения, работающих в режиме эффективного заземления нейтрали;
• распределительных, работающих в режиме с изолированной, компенсированной и резистивно заземленной нейтралью;
• генераторного напряжения;
• собственных нужд электростанций;
• распределительных промышленных предприятий, имеющих специфику производства.

Конструкция

Конструктивно ограничитель перенапряжения ОПНп - 35/40,5/10/2 УХЛ1 представляет собой высоконелинейное сопротивление (варистор), заключенный в высокопрочный герметизированный корпус. При возникновении волн перенапряжения сопротивление варисторов изменятся на несколько порядков (от мегомов до десятков Ом) с соответствующим возрастанием тока от миллиампер при воздействии рабочего напряжения до тысяч ампер при воздействии волны перенапряжения. Этим объяснятся защитное действие ограничителя перенапряжения, а выконелинейная вольтамперная характеристика варисторов позволят реализовать низкий защитный уровень для всех видов перенапряжений и отказаться от использования искровых промежутков, характерных для традиционных разрядников, со всеми вытекающими отсюда преимуществами.
