Назначение:
• Применяются для обеспечения надежного электрического контакта методом прокалывания изоляции жил на магистральной линии и зачисткой на ответвлении.
• Зажим Р 71 обеспечивает соединение с заземляющим спуском нулевой жилы.
• Зажимы Р 71 и Р 72 предназначены для соединения СИП магистрали 16-95 с изолированными жилами ответвления 2,5-54, а также для уличного освещения.
• Зажимы Р 151, PR 151+BI применяются не только для ответвления магистральных проводов СИП, но и для соединения СИП с кабелем.
Характеристика:

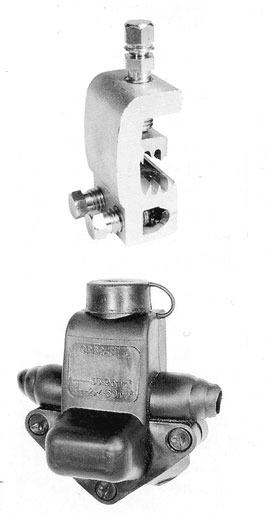

• Корпус выполнен из алюминиевого сплава.
• Контроль над усилием затяжки при прокалывании изоляции осуществляется болтом диаметром 10 мм с шестигранной срывной головкой на плоской пластинке.
• Для алюминиевых и медных проводов.
• Эластичность контакта обеспечивается применением С-образной формы зажима.
• Зажимы смазаны тугоплавким смазочным материалом.
• Защита обеспечивается изолирующим чехлом.
• Предохранитель защитного чехла может быть поставлен на место только после срыва головки, обеспечивает визуальный контроль за монтажом.
Особенности:
• При соединении медных проводов изолирующие коробки должны быть смазаны!
• Допускается вторичный монтаж на ответвлении.
• Зажим Р 72 предназначен для 2 ответвлений.
• Срок службы зажима данного класса, выполненного из алюминиевого сплава не менее 30 лет.
• Конструкция зажима обеспечивает надежность электрического контакта в течение всего срока эксплуатации.
• Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах.
Примечание: для ответвления провода сечением 2,5 мм2 необходимо удвоить этот провод, сложив его вдвое до того как поместить внутрь клеммы зажима Р71 или Р72.
Соответствие нормам: HN 33 Е 61
|
